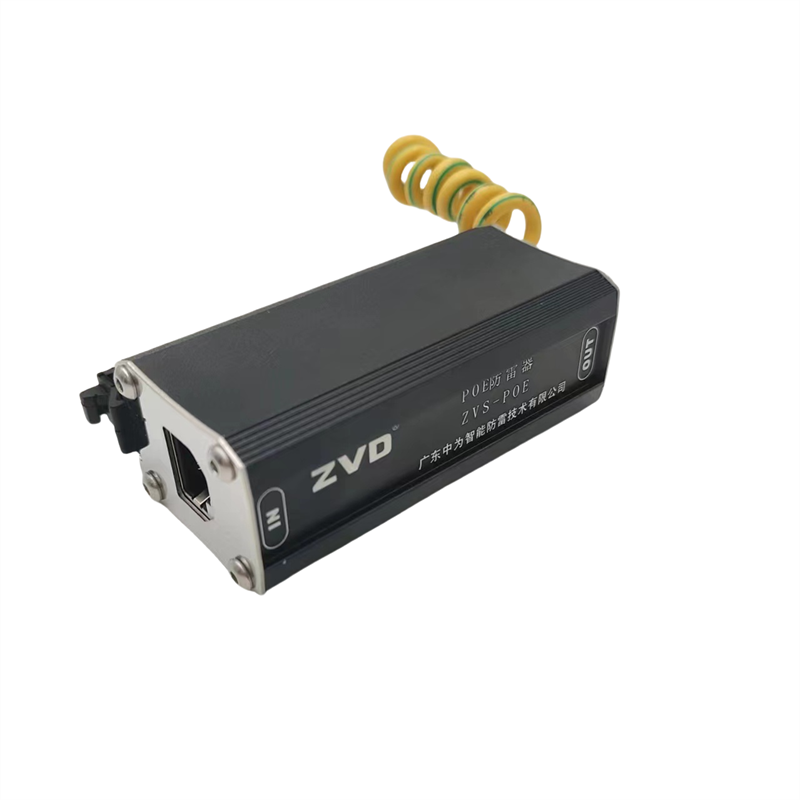

poe避雷器千兆和百兆如何區分?

2026-08-10 · 閱讀75

核心結論：兩者的本質區別是數據傳輸帶寬、線對工作模式與高頻阻抗性能，與 POE供電功率無必然關聯。千兆POE避雷器需支持 4 對線全雙向傳輸、覆蓋 DC~250MHz 全頻段并滿足 CAT5e/CAT6 傳輸指標；百兆款僅需保證 2 對數據線性能、覆蓋 100MHz 即可。兩者外觀高度相似，需從原理、參數、標識、實測四個維度精準區分。

一、本質原理差異（核心區別）

1. 線對使用方式不同

?        百兆POE（100BASE-TX）：數據傳輸僅使用2 對線對（1-2、3-6），剩余 2 對（4-5、7-8）為空閑線對，可單獨用于POE供電（IEEE 802.3af/at Alternative B 模式）。
因此百兆POE避雷器僅需對 2 對數據線做高頻信號優化，供電線對只需滿足直流通流和浪涌防護，無需考慮高頻傳輸性能。

?        千兆 POE（1000BASE-T）：4 對線全部同時雙向傳輸數據，POE 供電既可以走數據線對（Alternative A），也可以走全部線對。所有線對同時承載直流供電與高頻數據信號，因此必須 4 對線全部做完整的高頻阻抗匹配和浪涌防護，任意一對性能不達標都會導致協商降速、丟包。

2. 設計難度差異

百兆POE避雷器的數據與供電通道可分開設計，供電通道可用普通浪涌器件，對寄生參數要求低；

千兆POE避雷器每一路都必須同時兼容直流供電與 250MHz 高頻信號，必須選用低結電容、低寄生電感的專用防雷器件，設計和物料成本顯著更高。

二、核心電氣參數區分（硬指標）

依據 GB/T 18802.21-2016 及行業通用規范，兩者核心參數對比如下：

參數項	百兆POE避雷器	千兆POE避雷器
額定傳輸速率	10/100Mbps	10/100/1000Mbps 自適應
工作頻率范圍	DC~100MHz	DC~250MHz（千兆以太網帶寬要求≥250MHz）
插入損耗（最大值）	≤0.5dB @100MHz	≤0.3~0.5dB @250MHz，全頻段平坦無尖峰
回波損耗（最小值）	≥15dB @100MHz	≥20dB @100MHz，≥16dB @250MHz
近端串?dāng)_（NEXT）	多數不做強制要求	必須滿足 CAT5e/CAT6 標準限值
防護線對數	2 對數據防護 + 2 對供電防護，電路結構不同	4 對完全一致的差分防護電路
核心防雷器件結電容	可接受 3~5pF	必須≤1pF，高頻專用型
POE 端口最大持續工作電壓 Uc	≥DC 56V（適配標準 48V POE 系統）	≥DC 57V（兼容 802.3af/at/bt 全等級）

注：POE 供電等級（af 15W /at 30W /bt 90W）與速率無關，百兆也可支持 90W POE++，不能用供電功率判斷是千兆還是百兆。

三、外觀與標識區分方法

1. 看產品銘牌與標注

正規產品會直接標注速率等級，這是最直觀的判斷方式：

?        千兆款：標注「1000M」「千兆 POE」「CAT5e」「CAT6」「10/100/1000Mbps 自適應」「Vs:1000Mbps」

?        百兆款：標注「10/100M」「百兆 POE」「Vs:100Mbps」

?        執行標準：千兆款會明確標注符合 CAT5e/CAT6 布線標準；百兆款通常只標通用信號 SPD 標準。

2. 看內部電路結構（拆機辨別）

?        百兆款：內部通常只有 2 路完整的差分防護電路（對應數據對），另外 2 路供電通道元件少、結構簡單，甚至只有氣體放電管；

?        千兆款：內部有4 路完全對稱、元件參數一致的差分防護電路，每一路都包含退耦元件、低電容 TVS 陣列，PCB 走線嚴格做差分阻抗控制。

3. 接口針腳誤區

兩者都是 8 芯 RJ45 接口，無法從針腳數量區分；劣質百兆 POE 防雷器可能存在供電針腳無信號優化、僅簡單直通的情況。

四、實測驗證方法（最可靠）

1. 協商速率測試（最簡單）

將POE避雷器串聯在千兆POE交換機與千兆終端（如千兆 AP、高清網絡攝像頭）之間，查看終端的網絡協商速率：

?        能穩定協商到 1.0Gbps，且長時間運行無頻繁降速、丟包，為千兆 POE 避雷器；

?        只能協商到 100Mbps，或千兆下嚴重丟包、斷連，為百兆款（或劣質假千兆）。

2. 線纜認證儀測試（專業級）

使用福祿克 DSX-5000/8000 等線纜認證測試儀，按 CAT6 信道標準測試串入防雷器后的鏈路：

?        插損、回損、NEXT、PSNEXT 等全項參數通過 CAT5e/CAT6 標準，為千兆款；

?        僅 100MHz 以內合格，高頻段參數超標，為百兆款。

3. 實際帶寬跑流測試

用 iperf 等工具打流測試，合格千兆鏈路實際吞吐量應達到 900Mbps 以上；如果實際吞吐量穩定在 90Mbps 左右，即為百兆水平。

五、常見認知誤區

1.      誤區：POE 功率越大就是千兆
POE 供電能力和數據速率是完全獨立的兩個維度，百兆 POE 也可以支持 90W 的 802.3bt 標準，千兆 POE 也有 15W 基礎款，二者沒有對應關系。

2.      誤區：8 芯 RJ45 接口就是千兆
百兆 POE 為了承載供電，同樣采用 8 芯 RJ45 接口，針腳數量不能作為判斷依據。

3.      誤區：千兆防雷能力比百兆強
速率只代表傳輸性能，與浪涌通流容量無關；百兆款也可以做到更高的通流容量，千兆款也有低通流的入門型號。

六、選型建議

1.      優先選千兆款：目前千兆與百兆 POE 避雷器價差很小，千兆向下兼容百兆，可避免后續設備升級時更換防雷器，性價比更高。

2.      認準 4 對全防護：避免購買僅 2 對數據防護的 “偽千兆” 產品，確保 4 對線均有完整防護與阻抗匹配。

3.      匹配供電等級：根據終端設備功率選擇對應 POE 等級（af/at/bt），確保避雷器支持對應直流通流能力。

4.      關注傳輸標準：優先選擇明確標注符合 CAT5e/CAT6 標準的產品，傳輸性能更有保障。
