水利系統水位計信號避雷器+太陽能電源避雷器選型指南

2026-06-25 · 閱讀131

水利水文監測站多處于野外空曠區域，雷電感應風險高，且以無人值守、離網太陽能供電、低電平信號傳輸為典型特征，選型需兼顧防護能力、傳輸精度、環境適應性和遠程運維性，核心依據《SL 649-2014 水文設施防雷設計規范》《GB/T 18802.21 信號電涌保護器》《GB/T 18802.31 光伏系統電涌保護器》執行。

一、水位計用信號避雷器選型

水位計信號屬于低電平、高靈敏線路，選型核心是不影響采集精度、匹配信號類型、兩端分級防護，嚴禁用通用網絡防雷器替代。

1.1 先匹配水位計信號類型

水利場景主流水位計對應兩類信號線路，必須按信號類型選專用 SPD：

水位計類型	信號制式	工作電壓	傳輸特點
投入式 / 壓力式水位計	4-20mA 兩線制模擬量（供電 + 信號共用）	DC 12V/24V	低頻、電流環傳輸，對精度要求高
超聲波 / 雷達水位計	RS485 差分?jǐn)?shù)字信號（Modbus-RTU）	DC 5V~12V 接口電平	差分傳輸，速率 9600~115200bps，120Ω 特性阻抗

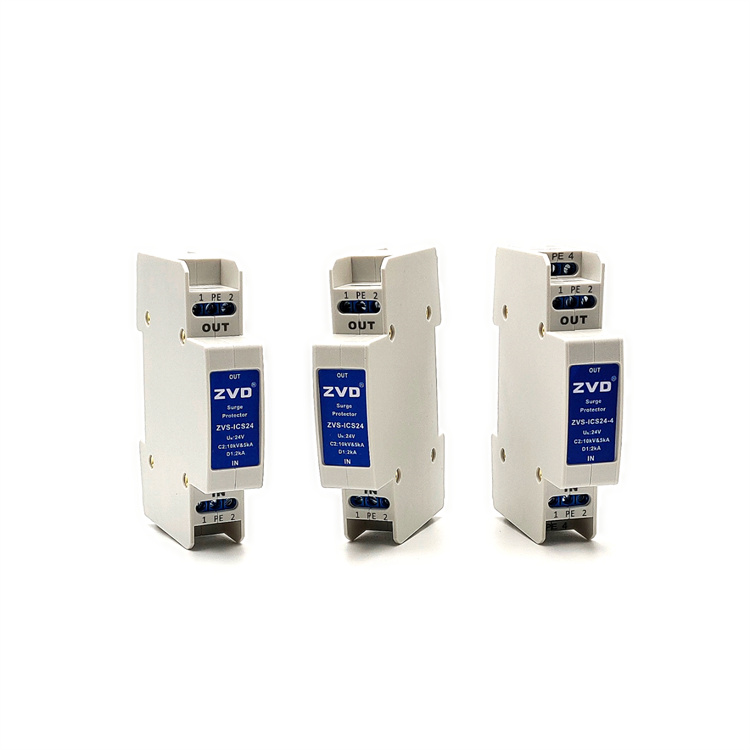

少數振弦式、脈沖式水位計，需對應選專用頻率 / 脈沖信號 SPD，不可直接套用上述兩類。 推薦型號：ZVS-ICS24，點擊查看詳細參數： http://www.25fb.cn/gkspd/70.html

1.2 核心選型參數要求

野外雷暴環境下，基礎參數需滿足以下閾值：

1.      最大持續工作電壓（Uc）

?    4-20mA 模擬量：Uc ≥ DC 30V（適配 24V 供電回路，預留電壓余量）

?    RS485 數字信號：Uc ≥ DC 6V（匹配接口電平，避免正常信號被鉗位）

2.      通流容量

?    標稱放電電流 In ≥ 5kA（8/20μs），雷暴多發地區（華南、西南山區）建議 In ≥ 10kA

?    最大放電電流 Imax ≥ 10kA / 20kA

3.      電壓保護水平（Up）

?    4-20mA 回路：Up ≤ 30V，遠低于采集模塊接口耐壓

?    RS485 回路：Up ≤ 15V，避免損壞通信芯片

4.      傳輸性能

?    插入損耗：模擬量 ≤ 0.1dB，數字信號 ≤ 0.5dB，確保采集精度和傳輸距離不受影響

?    阻抗匹配：RS485 必須為 120Ω 差分阻抗，防止信號反射、丟包

5.      響應時間：≤ 1ns，納秒級動作適配低電平敏感電路

1.3 選型關鍵要點

1.      強制兩端防護
信號線纜兩端（現場水位計側、機房 / 機柜 RTU 采集側）必須分別安裝信號 SPD，形成 “初級泄放 + 末端精細保護” 的兩級架構；長距離架空布線場景，中間轉接處需追加防護。

2.      環境與安裝適配

?    機柜內安裝：選 35mm 標準導軌式、接線端子型，布線規整易維護

?    野外現場端：選 IP67 防水外殼、防腐材質，沿海 / 高濕地區選帶鍍錫端子的防腐蝕型號

?    有防爆要求的閘站、庫區：選 Ex ia IIC T4 等級的本安型防爆 SPD

3.      運維功能適配

優先選帶本地狀態指示 + 干接點遙信輸出的型號，將故障信號接入 RTU 遙測終端，實現 SPD 失效遠程報警，適配無人值守場景。

1.4 典型推薦規格示例

?        4-20mA 模擬量專用：Uc=DC30V，In=10kA，Up≤24V，兩線制，導軌安裝，帶遙信

?        RS485 總線專用：Uc=DC8V，In=5kA，Up≤12V，120Ω 差分阻抗，四線制，導軌安裝

二、太陽能發電用電源避雷器選型

水利監測站基本為離網低壓直流光伏系統（DC12V/24V），選型第一原則是必須使用光伏專用直流 SPD，嚴禁用交流 SPD 替代—— 直流系統無工頻過零點，普通交流 SPD 失效后無法熄弧，極易引發火災。

推薦型號DCM-40-24，點擊查看詳細參數：http://www.25fb.cn/dcspd/52.html

2.1 防護點位劃分

典型離網太陽能系統需設置兩級電源 SPD，分別對應不同位置：

光伏組件陣列 → ①光伏側直流 SPD → 充放電控制器 → 蓄電池 → ②負載側直流 SPD → RTU / 水位計等設備

點位①：光伏陣列側（組件與控制器之間）

這是雷電浪涌的主要侵入路徑，屬第一級粗保護：

1.      電壓匹配（最關鍵參數）
SPD 的最大持續工作電壓 Uc 必須 \\≥ 低溫環境下光伏組件開路電壓 Voc 的 1.15 倍 \\（低溫會提升光伏組件開路電壓，是選型最容易踩坑的點）：

?    12V 蓄電池系統（組件 Voc≈22V）：Uc ≥ DC 30V

?    24V 蓄電池系統（組件 Voc≈44V）：Uc ≥ DC 60V

?    48V 蓄電池系統（組件 Voc≈88V）：Uc ≥ DC 120V

2.      通流容量
T2 級試驗，標稱放電電流 In ≥ 10kA（8/20μs），Imax ≥ 20kA；強雷區選 In ≥ 20kA。

3.      保護模式：共模（正對地、負對地）+ 差模（正負極之間）全保護。

4.      安全設計：必須內置熱脫扣裝置，失效后自動脫離電路；帶故障窗口指示和遙信報警輸出。

點位②：負載側（蓄電池與終端設備之間）

作為第二級精細保護，進一步壓低殘壓，保護精密采集設備：

1.      電壓匹配：Uc 略高于系統額定電壓，如 24V 系統選 Uc=DC 36V。

2.      通流容量：In ≥ 5kA（8/20μs），重點追求低殘壓。

3.      作用：抑制控制器、蓄電池傳導的殘余浪涌，同時防護蓄電池組操作過電壓。

若系統配有逆變器輸出交流負載，需在逆變器交流側額外加裝 T2 級交流 SPD（Uc=AC275V，In≥20kA）。

2.2 配套強制要求

1.      專用后備保護器：光伏直流側必須配套直流專用 SCB 后備保護器，不能用普通交流斷路器 / 熔斷器替代，確保 SPD 失效時精準脫扣、不影響系統供電。

2.      極性標識：直流 SPD 有明確正負極，必須標注清晰，避免反接損壞。

3.      環境適應性：寬溫工作范圍 - 40℃~+85℃，適配野外晝夜溫差大的環境。

三、水利系統整體配套選型建議

3.1 完整防護架構

防護類別	一級防護（入口側）	二級防護（設備側）
電源系統	光伏側直流 SPD（In=10kA）	負載側直流 SPD（In=5kA，低殘壓）
信號系統	水位計端現場 SPD（防水型）	RTU 采集端機柜 SPD（導軌型）

3.2 接地與等電位要求

1.      接地電阻：常規水文站 ≤ 4Ω，野外條件受限區域 ≤ 10Ω；采用多垂直接地體 + 水平接地網的組合方式，降低接地電阻。

2.      等電位連接：光伏支架、金屬機柜、設備外殼、所有 SPD 接地端，全部接入統一接地網，消除電位差。

3.      接地線：采用≥16mm2 多股黃綠銅線，短、直、無彎折，長度≤0.5m。

3.3 無人值守運維適配

1.      所有 SPD 統一選用帶干接點遙信的型號，故障信號全部接入 RTU 遙測系統，實現遠程告警。

2.      優先選可插拔模塊式 SPD，故障后僅更換模塊即可，無需現場重新接線，降低運維難度。

四、常見選型誤區

1.      信號 SPD 通用化混用：用網絡 RJ45 防雷器替代 4-20mA/RS485 專用 SPD，阻抗、電平不匹配，輕則數據失真、采集不準，重則設備接口損壞。

2.      交流 SPD 替代直流光伏 SPD：直流無過零點，交流 SPD 失效后無法熄弧，持續拉弧易引發火情，是無人值守站的重大安全隱患。

3.      只裝單端信號 SPD：長距離信號線會通過電磁耦合在整條線路感應浪涌，僅裝一端無法防護另一端侵入的過電壓。

4.      只看通流不看殘壓：通流再大，若殘壓 Up 超過設備耐壓，依然會擊穿后端芯片，選型需同時兼顧通流與殘壓。

5.      忽略接地質量：SPD 的泄放效果 80% 取決于接地系統，接地電阻過大時，浪涌無法泄入大地，會反向抬升電位損壞設備。
